A construção de aço padrão de Austrália Nova Zelândia lamina a formação do Purlin automático da mudança C/Z da máquina

A construção de aço padrão de Austrália Nova Zelândia lamina a formação do Purlin automático da mudança C/Z da máquina

a máquina de formação de lingüeta de aço C-dada forma é A.A. - rolo de lingüeta dado forma que forma a máquina para a indústria da construção de aço. Os produto acabados produzidos pela maquinaria e equipamento são aço C-dado forma (hastes), que são usados na maior parte para apoiar os feixes e feixes da parede de construções da construção e da fábrica da casa. Os componentes do equipamento são: descarregando o porto dealimentação (que inclui a tesoura dianteira hidráulica) - formando a cremalheira dearrasto anfitrião-traseira. O material aplicável é da “aço tira”, a força de rendimento a mais alta pode ser 550MPa.

Especificação:

Detalhes:

1. Motor principal: 15KW

2. Alimentação, nivelando o poder do motor: 7,5 QUILOWATTS

3. Pressão hidráulica: 15-20MPa

4. Energia hidráulica: 7,5 QUILOWATTS

5. dois servo motor e codificador quatro

6. Transmissão: Transmissão perto pela linha dobro das correntes 1.2Inch

7. Dimensão principal: 11000 x 1400 x 1400mm (L x W x H)

8. Peso total: 14000kg

9. Especificações do Purlin:

    Para o purlin de C: largura: altura de 80-350mm: 40-80mm, reforço pequeno: 14-25mm

    Para o purlin de Z: largura: altura de 80-350mm: 40-80mm, reforço pequeno: 14-25mm

10. Espessura da bobina: 1.2-3.5mm Q195~235, bobinas do zinco & bobinas laminadas a alta temperatura

11. Velocidade de trabalho: 10-25m/min (que não contém a perfuração e o corte do tempo)

12. Formando o rolo: 17steps

13. Nivelando o rolo: 5steps (acima de 2 e trague 3)

14. Retificação: uma etapa

15. Alimentação & guiamento: 2 grupos, 4 rolos

16. Material do rolo: GCr15, extinto

17. Material do eixo principal: aço de 45 ﹟

Características principais do rolo automático de C Zpurlin que forma a máquina
As vantagens do único rolo de CZpurlin do tamanho que forma a máquina são como segue:
tamanho diferente do purlin 1.Produce sem rolos ou os sfacers em mudança
2.Pre-cutting projeto, nenhum cortador em mudança da necessidade para o tamanho diferente
3.Easy operação, baixo custo de manutenção
cola 4.Infinite (algum tamanho dentro da escala da máquina), ajuda para salvar o material
furo de perfurador 5.Optional em alguma posição do lado da Web do purlin e do lado da flange

Caráter da estrutura principal:

a. a estrutura é simples e a aparência da máquina é bonita porque nós adotamos a estrutura e o processo do forma-aço no conjunto após a solda. Tem a capacidade da carga forte e da operação estável ao correr a máquina.

b. Todos os componentes da máquina são da empresa tipo-famosa de modo que assegurem à máquina a função normal muito eficazmente.

c. nós adotamos a formação comprimento-fixa automática e o corte para garantir o comprimento para ser precisos e o produto acabado claro sem deformar-se.

d. é muito fácil instalar o equipamento e apropriado para produzir na fábrica.

e. a máquina tem características de baixo nível de ruído e da eficiência elevada.

Perfuração e corte:

1. molde de perfuração: Cr12 HRC 58-62

2. máquina com os 3 grupos que perfuram o sistema

3. Perfuração com movimentação hidráulica

4. perfurando em controlado sábio da longitude pelo PLC, perfurando em sábio horizontal ajustado pela roda de mão manual

5. Detalhes do perfurador segundo as indicações do desenho.

6. Corte hidráulico antes de formar: Corte a folha antes do rolo que forma ao comprimento exigido

7. Movimento do corte: A parada principal da máquina não e a continuação que perfuram e que cortam.

8. Material da lâmina: Tratamento térmico de CR12with

9. Medição do comprimento: Medição automática do comprimento

10. Tolerância do comprimento: 3m+/- 1.5mm

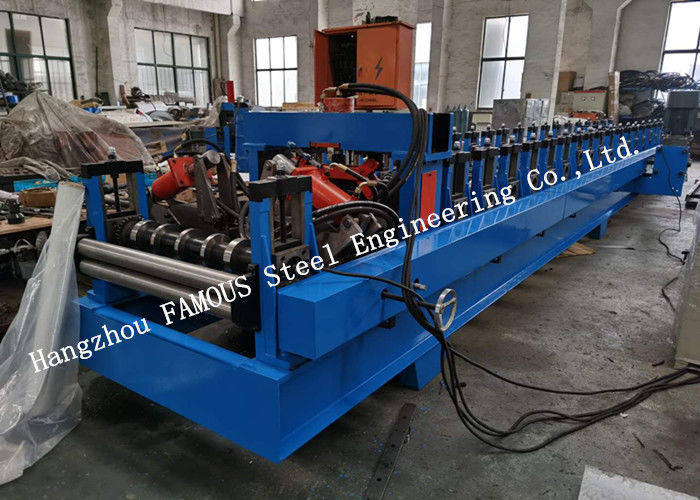

Imagens da máquina:
