Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications, com o Código de Soldadura de Pontes AASHTO/AWS D1.5M a funcionar como a norma técnica essencial obrigatória que rege todas as obras de pré-fabricação e soldadura em campo de tais estruturas de pontes.Formulado e actualizado conjuntamente pela American Welding Society (AWS) e pela American Association of State Highway and Transportation Officials (AASHTO), o último código D1.5M da nona edição 2025 é especialmente personalizado para aços de ponte estruturais de carbono e de liga baixa, distingui-se da especificação geral de soldagem estrutural AWS D1.1 por uma resistência à fadiga mais rigorosa, regras de controlo de fracturas e de ensaios não destrutivos destinadas às cargas dos veículos de ponte cíclica e à erosão ambiental a longo prazo.As vigas de caixa de aço dependem inteiramente de soldas de ranhuras de penetração completa e de sistemas de endurecimento soldados por filete para formar secções transversais ocas fechadasPor conseguinte, cada ligação de fabrico, desde a inspecção de entrada de aço básico até à aceitação da soldagem acabada, é estritamente limitada pelas cláusulas D1.5M, que determinam diretamente a segurança estrutural,durabilidade de serviço e desempenho anti-fadiga de toda a ponte que abrange décadas de funcionamentoEste trabalho elabora a configuração estrutural das pontes de vigas de caixa de aço padrão, o quadro de especificações do núcleo da AWS D1.5M,controlo de soldadura classificado entre componentes críticos para fracturas e não críticos para fracturas, normas de execução de fabrico e valor de aplicação prática de engenharia do sistema padrão.

1Composição estrutural e vantagens mecânicas da ponte de viga de caixa de aço padrão

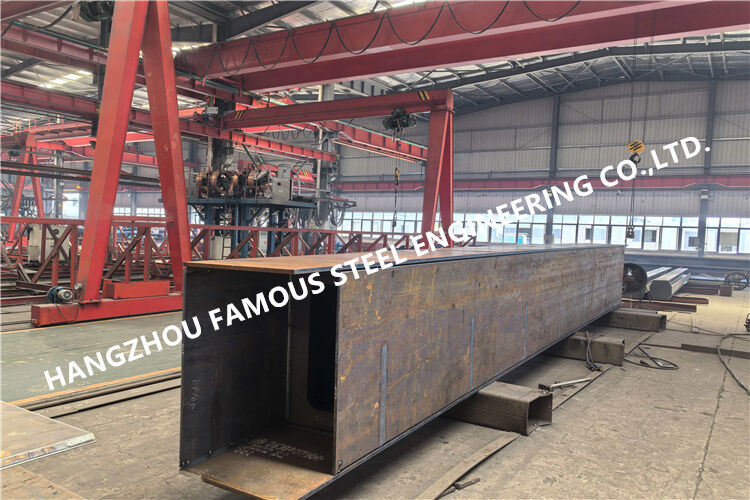

Uma viga de caixa de convés de aço ortotrópica típica consiste em cinco componentes soldados do núcleo: placa de convés ortotrópica superior, placa vertical de rede, placa de flange de tensão inferior,Reforçadores longitudinais fechados/abertos soldados em superfícies internas de chapas e diafragmas transversais intermédios espaçados ao longo da direção longitudinal da ponteA espessura da chapa principal convencional varia entre 12 mm e 32 mm, enquanto as chapas de endurecimento secundário e de diafragma adotam chapas de aço laminadas de 10 mm/20 mm.Todos os segmentos discretos com comprimentos pré-fabricados de fábrica de 10 ∼ 30 metros são transportados para os canteiros de obras para solda final em campo de empalhe como vigas contínuas de comprimento totalEm comparação com as vigas de chapa tradicionais em forma de I, a secção transversal da caixa fechada apresenta uma extraordinária rigidez torsional e capacidade de distribuição de carga lateral.Resistindo eficazmente às cargas excêntricas dos camiões de estrada e aos impactos dinâmicos dos comboios de alta velocidade, reduzindo o consumo global de aço em cerca de 15%­22% com parâmetros idênticos de construção de comprimento e carga.

Os materiais de base aplicados às vigas de caixas da norma americana seguem principalmente as classes de aço estrutural da série AASHTO M270 (equivalente à ASTM A709), incluindo a classe 345 (A709 Gr50),HPS485W aço resistente ao intemperismo de alta resistência e aço de baixa liga de alta resistência do grau 690, todos abrangidos no âmbito de aplicação D1.5M (força de rendimento ≤ 690 MPa).Formar um sistema integrado de rolamentos ortotrópicos de pavimento que dispersa as cargas concentradas das rodas uniformemente nas telas das vigas e nas flanges inferiores da caixaEstas articulações densas de soldagem de costelas a chapas são as posições mais propensas à fadiga das vigas de caixa e tornam-se objetos de inspecção essenciais regulados pelos requisitos de tolerância de soldagem anti-fadiga D1.5M. Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading, cujos tamanhos de filete de solda, pré-aquecimento e critérios de aceitação de defeitos são claramente definidos nas cláusulas 6 e 8 da norma D1.5M.

2Quadro regulamentar básico da AWS D1.5M para solda de vigas de caixa

Diferente dos padrões universais de solda de construção, o D1.5M é compilado especificamente para o ambiente de serviço de ponte com cargas alternadas repetidas,flutuações de temperatura e atmosfera corrosiva exterior, com um total de 12 cláusulas formais na versão actual de 2025, entre as quais as cláusulas 1·11 estabelecem requisitos gerais de soldagem para componentes não críticos para fraturas (NFCM),A cláusula 12 estabelece especificações rigorosas de controlo de fracturas para membros críticos de fracturas (FCM)., a disposição mais fundamental para o controlo da flange de tensão da viga de caixa e do comando da soldagem da junção principal.satisfazendo simultaneamente a fabricação métrica internacional e a medição de dimensões usuais americanas..

O princípio básico de classificação da D1.5M consiste em separar a FCM e a NFCM para um controlo técnico diferenciado: a FCM refere-se à flange de tensão inferior da viga da caixa,Soluções de soldagem por sulcos longitudinais de soldagem por soldagem de telas e soldagens principais ortotrópicas do convés, cuja ruptura brusca e frágil sob cargas de serviço provocaria um colapso total parcial ou total da ponte sem uma trajetória de transferência de carga redundante,Componentes de tensão principal de vigas de célula única de duas caixasTodas as soldas FCM aplicam três regras obrigatórias da cláusula 12: tabelas de temperatura de pré-aquecimento/intervalo personalizadas independentes da NFCM,Ensaio de resistência ao impacto a baixas temperaturas de Charpy V-notch (CVN) para metal de solda depositado e zona afectada pelo calor, além de um teste ultrasónico de cobertura completa (UT) melhorado e um exame não destrutivo (NDE) executado por inspectores certificados de nível II.As vigas de caixa de células múltiplas com três ou mais câmaras de caixa paralelas possuem caminhos redundantes para suportar a força e a maioria das soldas de endurecedor interno e de diafragma são classificadas como NFCM, adotando tabelas de pré-aquecimento gerais e inspecção visual convencional mais NDE parcial por ponto, de acordo com a cláusula 6 do D1.5M.

A aprovação da especificação do procedimento de solda (WPS) e do registo de qualificação do procedimento (PQR) é a pré-condição primária antes da fabricação de lotes de vigas de caixa regulados pela cláusula D1.5M 3;Todos os processos de soldagem aplicados, incluindo a soldagem por arco submerso (SAW) para soldagens de ranhuras de flange retas compridas, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal production. As soldas de encaixe para montagem de componentes também cumprem as especificações de soldadura de encaixe D1.5M: as soldas de encaixe temporárias que devem ser totalmente fundidas durante a soldadura contínua subsequente podem dispensar o pré-aquecimento rigoroso,As soldagens permanentes reservadas precisam de pré-aquecimento e padrões de qualidade idênticos que correspondem às soldagens finais..

3Controle de qualidade da solda detalhado e tolerância de defeito para vigas de caixa por D1.5M

A tolerância de imperfeição geométrica da solda atualizada em D1.5M:2025 visa diretamente os defeitos típicos da solda de vigas de caixa, incluindo subcorte, penetração incompleta e porosidade,com um limite de subtração classificado de três níveis, recentemente otimizado, substituindo a antiga regulamentação de dupla norma Para soldagens de sulcos na flange de tensão da viga de caixa e na zona de tensão da teia (soldagem transversal à tensão de tração primária), a profundidade máxima de corte subterrânea admissível é limitada a 0,01 polegadas (0,254 mm),a tolerância mais estrita para evitar o início de rachaduras de fadiga devido à concentração de tensão em entalhes subcortadosO subcorte da soldagem dos filés de canto de endurecedor permite uma profundidade de até 1/8 de polegada e as soldagens de ligação auxiliar normais não tensas aplicam um limiar de subcorte de 1/16 de polegada.), a fim de orientar de forma eficaz os inspectores da fábrica no julgamento da aceitação no local de soldas de solidificadores maciços no espaço interno da caixa..

O controlo da temperatura do pré-aquecimento e do intervalo é outro elemento regulamentar D1.5M vital para a fabricação de vigas de caixa de chapa espessa para evitar a fissuração a frio induzida pelo hidrogénio.O valor mínimo de pré-aquecimento é determinado pelo grau de aço de base, espessura da chapa e temperatura ambiente através de tabelas fixas padrão: para a chapa A709 Gr50 de espessura superior a 38 mm utilizada para a flange inferior da caixa, o pré-aquecimento do NFCM começa a 70 °F (21 °C),enquanto o pré-aquecimento do FCM correspondente sobe para mais de 65 °C (65 °F) com espessura idêntica, de acordo com as tabelas especiais da cláusula 12.A temperatura superior do intervalo é limitada para controlar a entrada de calor da soldagem e refinar a estrutura do grão de soldagem para melhorar a resistência a baixas temperaturas.Especialmente crítico para a soldagem em campo em inverno de vigas de caixas..

O âmbito dos ensaios não destrutivos difere fortemente de acordo com a categoria de membros sob D1.5M:todas as soldas de ranhuras FCM de penetração total de encaixes principais de vigas de caixa requerem uma varredura UT de 100% após a soldadura, arrefecendo até à temperatura ambiente, com critérios de rejeição mais rigorosos do que o D1.1As soldas de filete NFCM que ligam os diafragmas e os endurecedores internos adotam a amostragem periódica, a inspecção UT e a verificação visual completa.somente a indicação de rachadura na superfície desencadeia um ensaio suplementar do penetrante líquido (PT)As soldaduras defeituosas não qualificadas devem formular WPS de reparação formal e re-soldagem completa após a remoção completa da região defeituosa por moagem ou escavação,com soldagens FCM reparadas repetindo o teste completo de re-END como soldagem de produção original por cláusulas de reparação padrão .

4Aplicações de engenharia e importância industrial da norma D1.5M para pontes de vigas de caixa

Uma vez que o D1.5M tornou-se a especificação de referência obrigatória do Manual de Design de Ponte LRFD da AASHTO,mais de 70% das pontes rodoviárias de viga de caixa de aço de comprimento médio e longo na América do Norte adotam esta norma para gerenciamento de soldagem de ciclo completo, estendendo-se a projectos internacionais de licitação no estrangeiro no Sudeste Asiático, Médio Oriente e África seguindo códigos de desenho americanos.A execução 5M unifica os critérios de julgamento da fabricação entre os designers, fabricantes de aço, inspectores externos e empreiteiros de construçãoeliminação de requisitos técnicos inconsistentes causados por especificações departamentais regionais dispersas antes da liberação unificada do padrão AWS-AASHTO na década de 1970.

Do ponto de vista econômico e de durabilidade, o controle de soldagem anti-fadiga padronizado D1.5M reduz efetivamente o custo de manutenção de rachaduras de fadiga no estágio inicial das vigas de caixa de piso de aço ortotrópico;Especificações adequadas de resistividade ao pré-aquecimento e à fratura reduzem a taxa de reparação da fissuração a frio durante a fabricação de chapas grossas em mais de 60%, reduzindo o período global de construção e o custo do projecto para os segmentos pré-fabricados de vigas de caixa.Com a popularização gradual de vigas de caixa de aço resistentes ao intemperismo de alto desempenho HPS na engenharia moderna de pontes, D1.5M continua a atualizar as cláusulas de parâmetros de soldagem correspondentes em cada nova edição para corresponder ao desenvolvimento de novos materiais de aço,mantendo a sua posição dominante na indústria americana e global de soldadura de pontes de vigas de aço..

Conclusão

A característica estrutural da ponte de vigas de caixa de aço, inerente à secção fechada soldada, determina o papel orientador indispensável do padrão AWS D1.5M em todo o seu ciclo de vida de fabricação.O padrão é o único sistema de gestão de classificação FCM/NFCM, regras específicas de pré-aquecimento,A tolerância aos defeitos graduada e o esquema NDE em níveis são desenvolvidos de forma a responder com precisão às características de risco de fadiga e fratura das vigas de caixa sob carga alternada do veículo a longo prazo.A revisão contínua e a otimização técnica do D1.5M acompanham o progresso da tecnologia de soldagem e do aço de ponte avançado de alto desempenho.Tornar-se uma garantia técnica fundamental para uma longa vida útil, construção de pontes de vigas de aço de alta segurança de padrão americano,e também fornecendo um sistema de especificação de referência maduro para a engenharia de pontes de vigas de aço globais praticando normas americanas de projeto de estradas.
